Senkrechtspanner mit senkrechtem Fuß, Typ 6802     Mit senkrechtem Fuß... mehr
Produktinformationen "Senkrechtspanner 6802 Gr.2 AMF"

Senkrechtspanner mit senkrechtem Fuß, Typ 6802





Mit senkrechtem Fuß

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen, platzbedingt nicht bei Größe 1. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube.

Zur Befestigung auf Stegen und für Schweißkonstruktionen.

Verzinkt und passiviert.

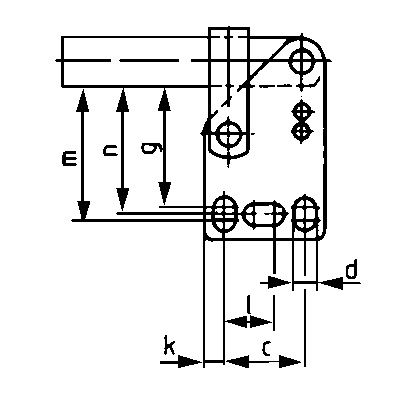

Maßtabelle in mm:

Größe A B C D E F H H1 HW min. HW max. I K L L1 L2 M M1 N O P alpha alpha*

1 5 39 16,0 4,5 18 6 29 109,0 6,0 12,5 10 5,5 – 61 59 23,5–25,0 – 19 5 27 95° –

2 6 52 20,0 5,5 25 11 38 144,5 11,5 19,5 12 6,0 12,5 78 80 28,5–32,0 30 21 5 32 105° 60°

3 8 79 20,0 7,5 36 19 48 200,0 16,5 25,0 18 7,5 – 112 114 41,0 – 27 6 40 105° 60°

4 10 101 32,0 8,6 54 16 65 244,0 16,5 45,5 20 13,0 – 141 130 55,5 – 35 8 53 105° 60°

5 14 140 45,0 8,5 72 35 77 301,0 18,0 49,0 25 9,5 26,5–31,5 195 183 66,0 64 45 10 65 115° 60°

6 14 165 50,5 13,0 89 28 117 369,0 33,0 90,5 30 24,5 – 231 206 102,0 – 45 10 90 140° 60°



* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

  • Größe: 2
  • Haltekraft F1: 0,8 kN
  • Haltekraft F2: 1,2 kN
  • Andrückschraube: M6 x 35
  • Gewicht: 175 g
