Alberts Torband für 180 Grad Öffnung mit Gewinde M16

Torband für 180° Öffnung. Breite verstellbar, Rahmenanschweißteil als U-Teil ersetzt das Knotenblech. Anschweißteile aus Stahl roh, Bolzen und Splint aus Edelstahl und Schrauben und Muttern sind feuerverzink.

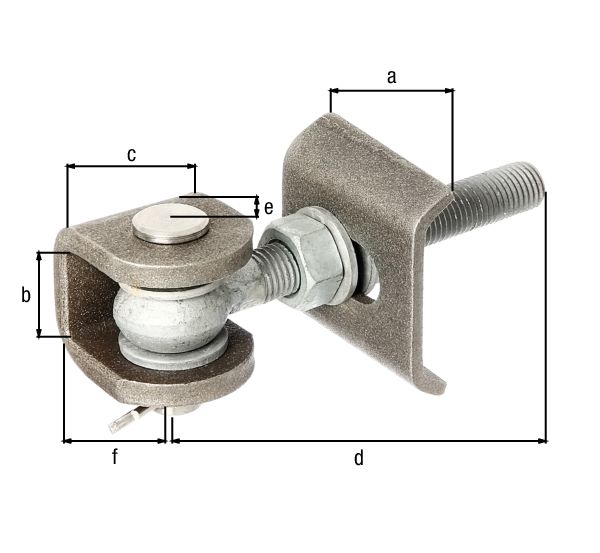

Technische Daten:

• Gewinde: M16
• Maß a 1: 60 mm
• Maß a 1 Bedeutung: Länge Anschweißlasche
• Maß b 1: 27 mm
• Maß b 1 Bedeutung: lichte Breite U-Teil
• Maß c 1: 45 mm
• Maß c 1 Bedeutung: Breite U-Teil
• Maß d 1: 130 mm
• Maß d 1 Bedeutung: Länge Augenschraube
• Maß e 1: 28 mm
• Maß e 1 Bedeutung: Abstand Mitte Bolzen - Ende U-Teil
• Maß f 1: 50 mm
• Maß f 1 Bedeutung: Höhe U-Teil
