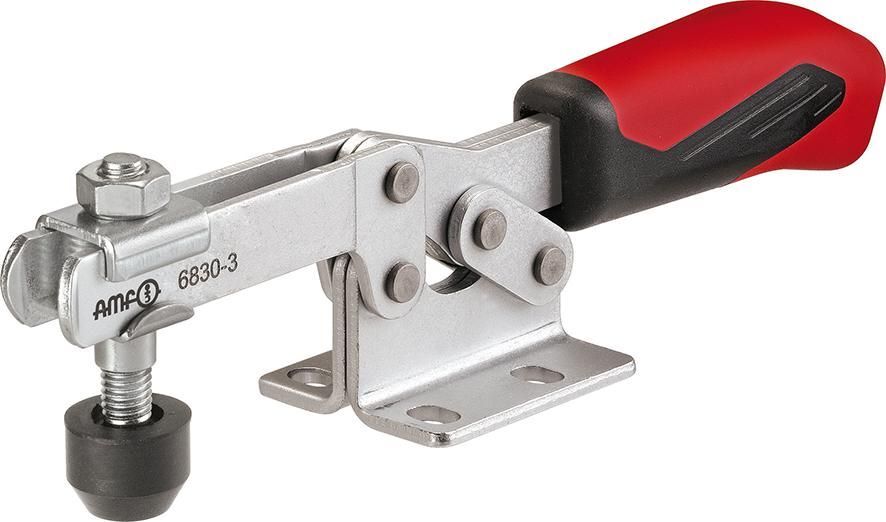

AMF Waagerechtspanner 6830 Größe 6

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

• Größe: 6
• F1: 4 kN
• F2: 7 kN
• Andrückschraube: M10 x 116
• Gewicht: 1925 g
• A: 10 mm
• B: 110 mm
• C: 57,7 mm
• D: 9,8 mm
• D1: 8,7 mm
• E: 59,3 mm
• F: 20,6 mm
• H: 71,5 mm
• H1: 114,5 mm
• H2: 181 mm
• HW min.: -6 mm
• HW max.: 44 mm
• I: 30 mm
• K: 11,5 mm
• L: 43,6 mm
• L1: 354 mm
• M: 32,1–43,8 mm
• M1: 31,6 mm
• M2: 36–44,2 mm
• N: 66,5 mm
• P: 95 mm
• alpha: 83 °
