Hazet Elektronischer Drehmomentschlüssel Drehwinkelschlüssel 7250-2STAC Länge 1772 mm

Anwendung

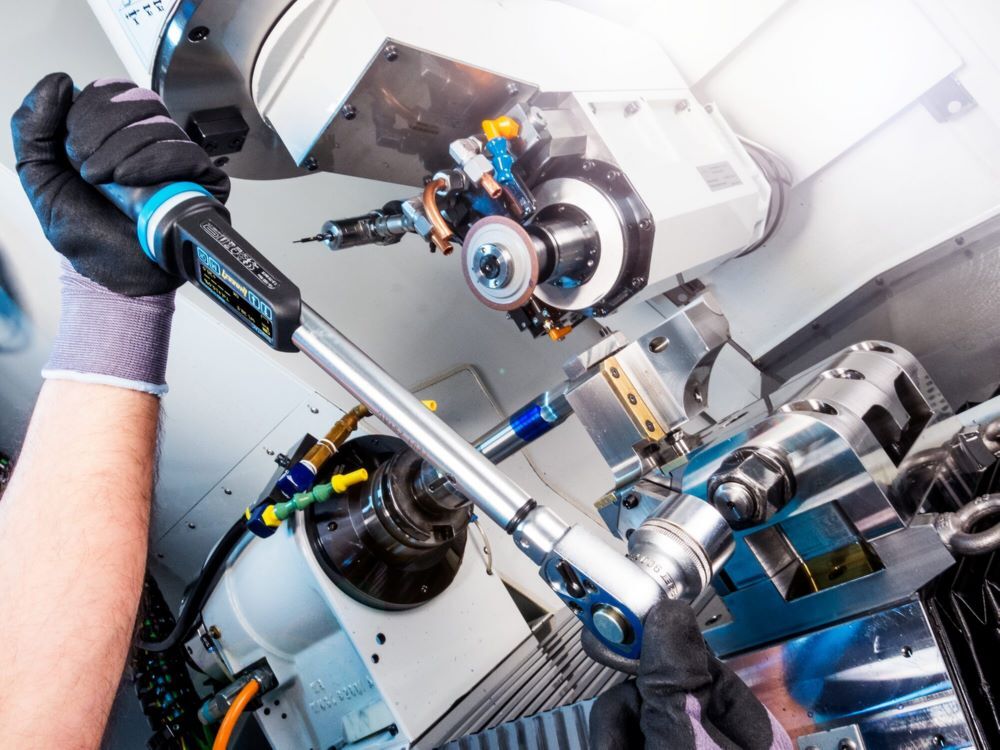

Für hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel, bei denen eine hohe Genauigkeit
oder Dokumentationspflicht besteht, z. B. Motorenbauteilen, insbesondere Zylinderkopfschrauben,
Maschinenbau mit erhöhten Anforderungen (z. B. Robotertechnik).

Smart-Technologie:

• Ready for Industry 4.0.
• Integrierte Umschaltknarre Außenvierkant 3/4" (20 mm).
• HAZET Smart Technologie bestehend aus SmartTAC-App und Bluetooth 4.1 Low Energy-Schnittstelle.
• Problemloser Live-Datenaustausch zur Anzeige des Schraubverlaufs auf mobilen Endgeräten
  wie Smartphone (Smartwatch) und Tablet-PC.

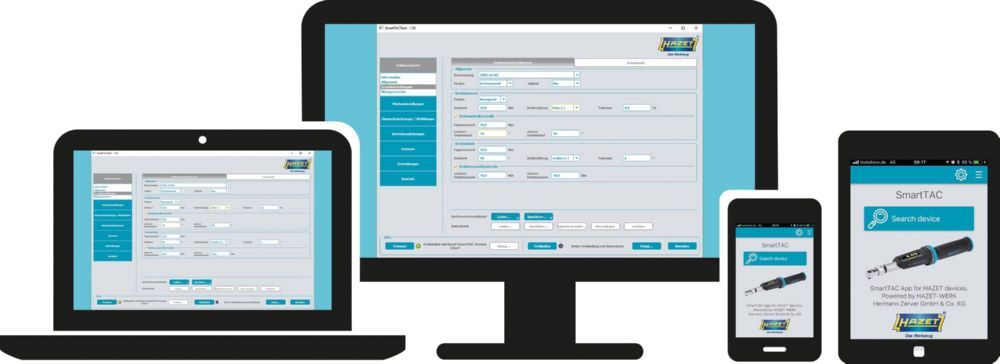

• USB-C-Schnittstelle zur Programmierung und Dokumentation der Schraubdaten über Laptop
  und PC mit Software SmartTAC-Tool 7910-sTAC.
• Alle sTAC-Drehmoment-Drehwinkelschlüssel können auch autark, ohne SmartTAC App benutzt werden.

Design & Ergonomie:

• Einzigartiges ergonomisches, auf den Anwender ausgerichtetes HAZET Design.
• Reduzierung der Baugröße und Integration der Platine im Hauptrohr ermöglicht kleine
  Drehmoment- / Drehwinkelschlüssel ab 1 Nm.

Schutz & Akku:

• Schutzklasse IP 40 – Display und Folientastatur spritzwassergeschützt.
• USB-C Buchse zum Laden des Akkus direkt im Werkzeug.
• Inklusive handelsüblichem, wechselbaren Li-Ion Akku, Typ 14650 / 3,7 Volt, direkt über USB-C Stecker aufladbar.
• Inklusive 1 Meter USB 3.1 / A-C-Kabel.

Anzeige & Messung:

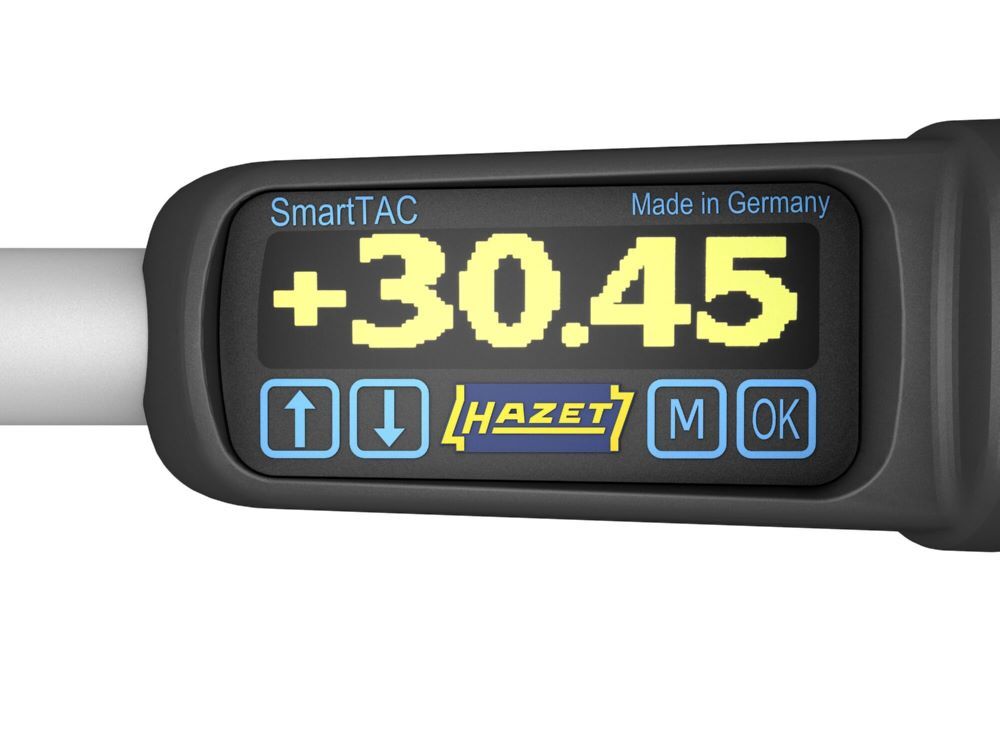

• Großes, kontrastreich leuchtendes, gut ablesbares OLED-Display, dimmbar und 180° drehbar.
• Messwert-Anzeige in 13 mm Schriftgröße inklusive einer i.O. / n.i.O. Schraubfall-Bewertung.
• Anzeigeabweichung Drehmoment rechts und links: ab ±1% / ±1 Digit.
• Anzeigeabweichung Drehwinkel rechts und links: ±1% / ±1°.
• Drehwinkelbereich addierend: 0 bis 999°.
• Einstellbare Drehmoment-Einheiten: Nm, lbf ft, lbf in oder kgf m.

Signalisierung & Steuerung:

• Vierfach Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration,
  mitlaufende Ziffernanzeige und sichtbare 360° LED-Anzeige mit „Ampelfunktion“.
• Schwellwert, Vorwarnstufe: Einstellbar 50 bis 99%.
• Einstellbare Signalisierung: Ein/Aus Akustik-Signal (Buzzer) und Vibration.
• Resetfunktion, Rückstellung auf Werkseinstellung.
• Stand-by-Zeit: Einstellbar 1 bis 10 Minuten.

Speicher & Programmierung:

• Speicherplatz inkl. Datum und Uhrzeit: Bis zu 3000 Messungen.
• Programmiermöglichkeit von Parametersätzen und Ablaufplänen: 25 und 25.
• 2 Kontrollfunktionen: Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmoment-Anzug.
• Menü Sperrfunktion vor unbefugter Verstellung mit selbst wählbarem vierstelligen Code.
• Anzeige der Softwareversion mit Seriennummer, Kalibrierdatum und Serviceanzeige / Nutzungszähler.

Software & App:

• Menüsprachen: Deutsch, Englisch, Französisch, Italienisch, Chinesisch.
• Programmier- und Auswertesoftware für Laptop und PC 7910-sTAC (kostenpflichtig).
• SmartTAC-App für Android und Apple iOS Endgeräte für Baureihe 7000-2 sTAC (kostenloser Download).
• Die SmartTAC-Drehmoment- / Drehwinkelschlüssel der Baureihe 7000-2 sTAC mit
  Bluetooth-Schnittstelle haben eine gültige Funkzulassung in vielen Ländern (EU, Schweiz,
  Norwegen, China, Indien, Südkorea, Mexiko, Türkei).
• Für Länder ohne Funkzulassung bieten wir die SmartTAC-Drehmoment- / Drehwinkelschlüssel
  der Baureihe 7000-5 sTAC ohne Bluetooth-Schnittstelle an.

• Mit Bluetooth-Funktion.
• Geprüft nach DIN EN ISO 6789-2:2017, VDI / VDE 2648, Blatt 2.
• Abtrieb: 3/4 Zoll (20 mm) Vierkant.
• Maße: 1772 mm.
• Netto-Gewicht (kg): 8.4 kg.
• Für Handbetätigung.
• Drehmomentbereich min-max: 200 - 1000 Nm.
• lbf min-max: 150 - 750 lbf.ft.
• Genauigkeit: 1 %.
• Betätigungskraft min.-max. kg: 12.2 - 60.8 kg.
• Anzahl Zähne: 32 (Betätigungswinkel 11.25°).

Anwendungsbereich:

• Für hochpräzise Verschraubungen mit Drehmoment- / Drehwinkel bei denen
  eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. Motorenbauteilen,
  insbesondere Zylinderkopfschrauben, Maschinenbau mit erhöhten Anforderungen (z. B. Robotertechnik).
• Norm:
• Geprüft nach DIN EN ISO 6789-2:2017 | VDI / VDE 2648, Blatt 2.

Weitere Details:

• Abtrieb: 3/4 Zoll (20 mm) Vierkant massiv.
• Länge: 1772 mm.
• Gewicht: 8400 g.
• Anzugsmoment minimal [Nm]: 200 Nm.
• Anzugsmoment maximal [Nm]: 1000 Nm.
• Anzugsmoment minimal [lbf.ft]: 150 lbf.ft.
• Anzugsmoment maximal [lbf.ft]: 750 lbf.ft.
• Genauigkeit: 1 %.
• Drehmomentbereich min-max: 60 - 320 Nm.
• Genauigkeit: 2 %.
• 14 x 18 mm Einsteck-Vierkant.
• Ab Werk voreingestellter Wert.
