Nedo Schacht-Stativ Al Höhe 1,12m - ca. 5m Schachttiefe bis 4m inkl. 4 Verl. 1m u. Ta

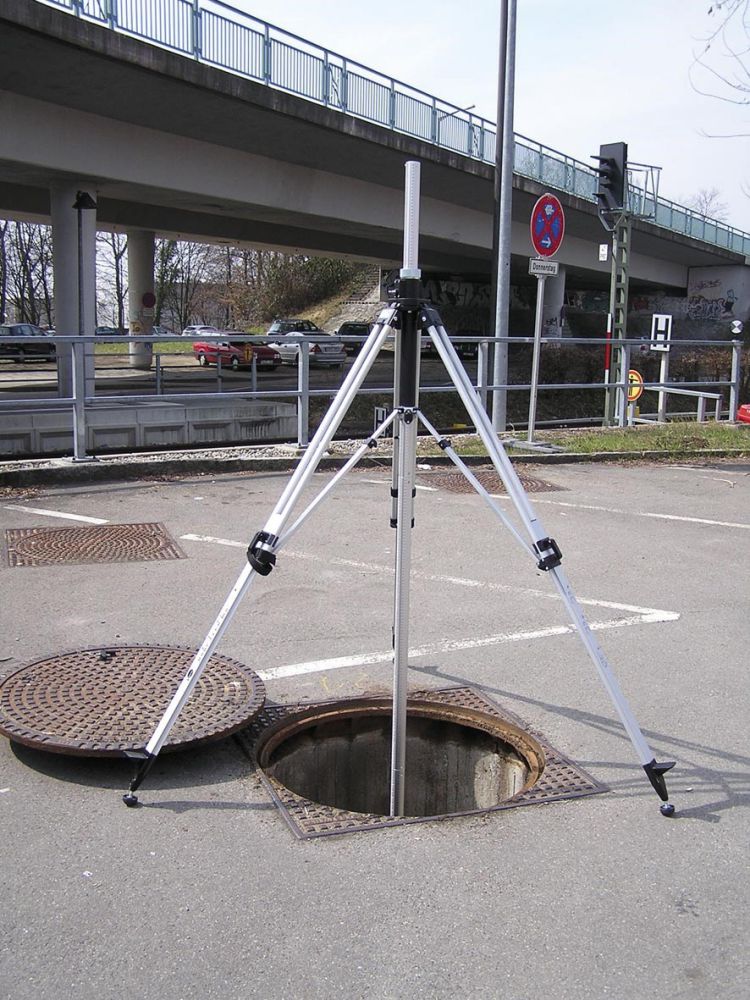

Das neue Industrial-Line Schachtstativ wurde speziell für
den Einsatz von 3D-Laserscannern bei Schachtanwen-

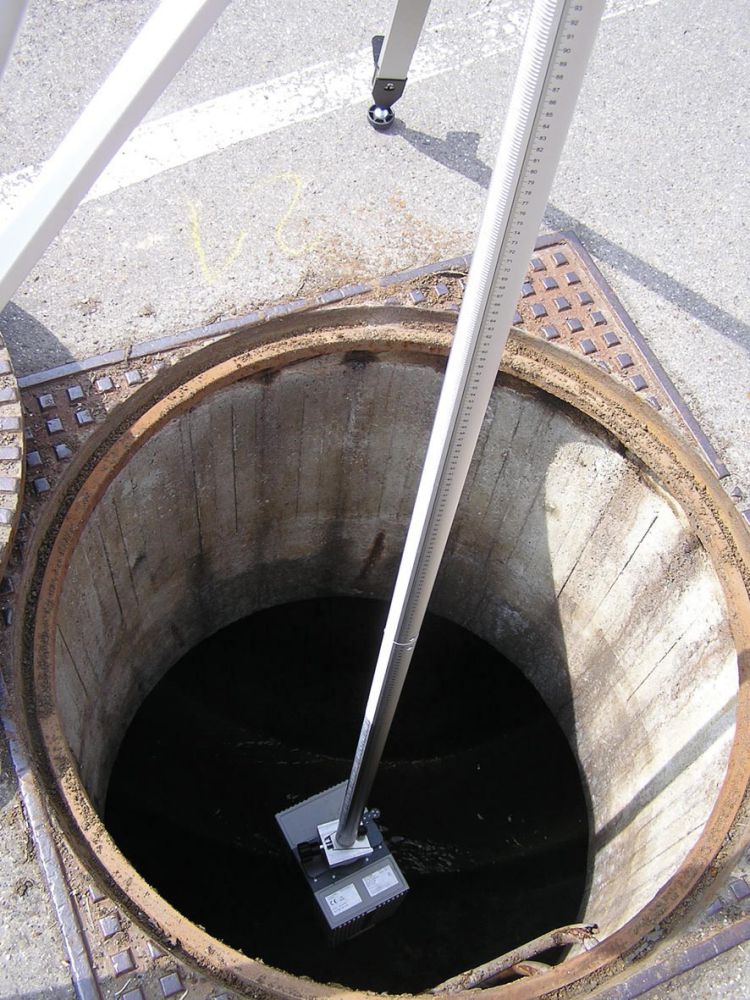

dungen entwickelt. Bei diesen Anwendungen wird der
3D-Laserscanner von oben durch einen Schachtdeckel
in den Schachtraum eingeführt. Ein besonderes Highlight
des neuen Nedo Schachtstativs ist die nahezu beliebig
verlängerbare Zahnsäule. Zusätzliche Zahnsäulen-
Elemente werden in den Kurbelkopf eingeführt und mit
Hilfe einer innovativen Arretierung mit dem zuvor einge-
führten Zahnsäulen-Element sicher verbunden. Eine zu-
sätzliche Sicherung verhindert das Herausfallen der
Zahnsäule aus dem Kurbelkopf.
Das Industrial-Line Kurbelstativ ist für schwere Lasten
ausgelegt und verfügt über einen indirekten Kurbelan-
trieb mit Untersetzungsgetriebe, der es ermöglicht,
auch schwere 3D Laserscanner mühelos zu bewegen.
Für eine noch komfortablere Handhabung ist ein spe-
zieller Akkuschrauber lieferbar, der an die Welle des
Kurbelgetriebes angeflanscht wird. Der Laserscanner
kann dadurch auf Knopfdruck auf der gewünschten
Arbeitshöhe positioniert werden.
Als weiteres Zubehör ist ein stabiler Wagen mit großen,
feststellbaren Rollen verfügbar. Bei Verwendung des
Stativwagens darf der Schachtdurchmesser max.
ca. 95 cm sein. Wenn die Stativbeine am Spreizstopp
und ganz ausgefahren sind, kann der Schachtdurch-
messer bis ca. 2,05 m sein

Technische Daten:

Min. Nutzhöhe ca. 1,12 m
Max. Nutzhöhe ca. 5,00 m
Schachttiefe ca. 4,00 m
Transportlänge ca. 1,21 m
Gewicht ca. 8,9 kg
Auflageteller flach, Ø 110 mm
Teleskop 1-fach
Gerätegewicht max. 20 kg
Länge Verlängerungsrohr 1 m

Merkmale:

Sehr robuste Bauweise mit Aluminium-Kurbelkopf
Stabile Kurbelsäule aus Aluminium mit Verdrehsicherung
Zusätzliche Beinstreben für einen sicheren Stand
Groß dimensionierte Überwurfmutter für eine zentrische
Klemmung der Kurbelsäule
Verstärktes Kurbelgetriebe mit indirektem Antrieb
Kombi-Stativschuhe für den sicheren Stand auf unter-
schiedlichen Böden
Nedo Qualität – made in Germany
Komplett mit 5 Zahnsäulenelemente zu 1 mLänge

Lieferumfang:

Kurbelstativ inkl. Grundzahnsäule
4 Zahnsäulenelemente mit je 1 m Länge in einer Tasche
Sechskantschraubendreher SW5
Magnetischer Bit-Halter für einen Akkuschrauber
Handkurbel mit magnetischem Bit-Halter
