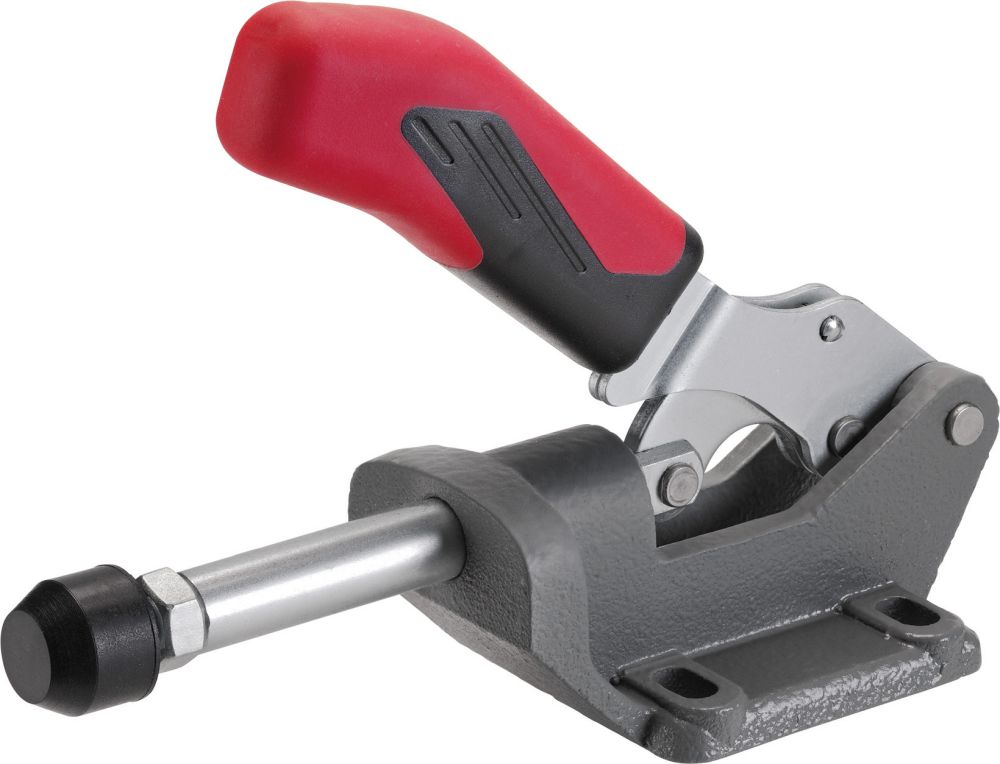

Schubstangenspanner 6842 Gr.3 AMF

Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend). Schwere Ausführung mit langer Schubstangenführung. Grundkörper aus Temperguss lackiert. Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert. Niete aus rostfreiem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube.

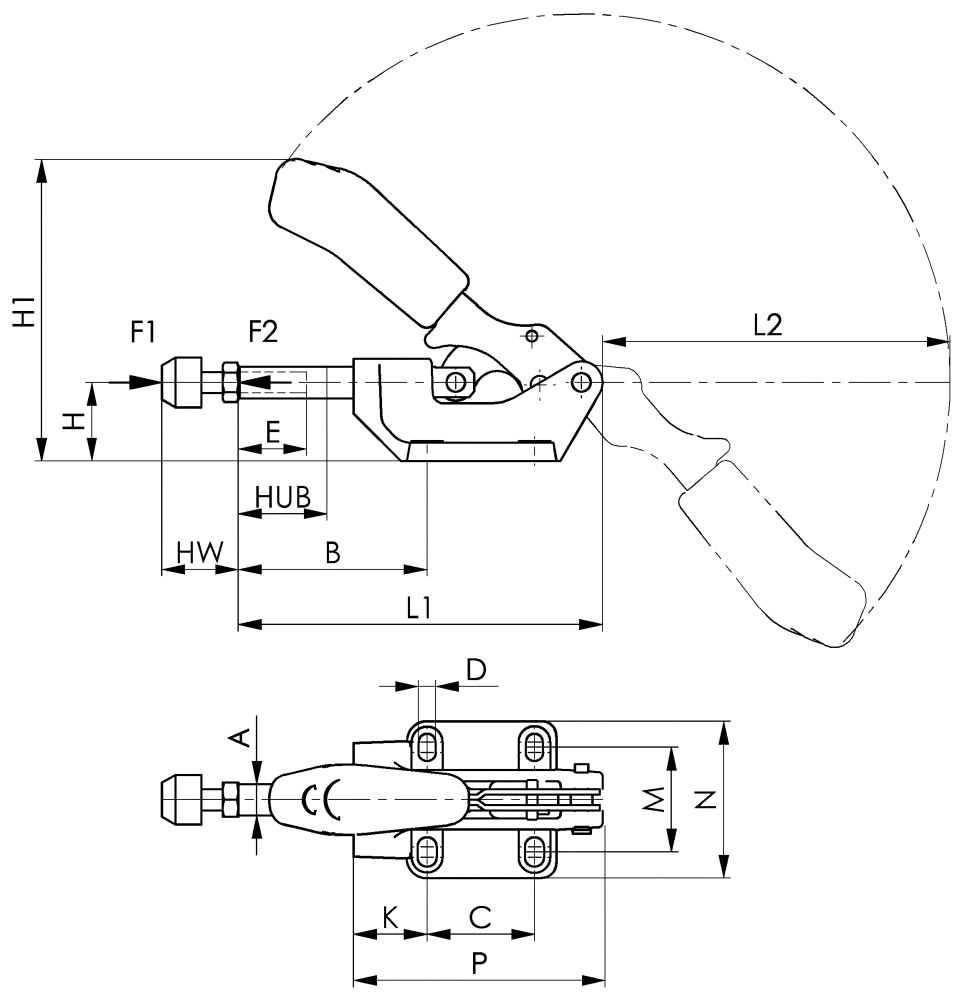

Maßtabelle in mm:

Größe A B B C D E H H1 Hub HW HW K L1 L2 M M. N P

min. max. min. max. min. max.

3 12 40 72 41 6,5 30 30 116,0 32 22 35 28 139 135 36 44 60 96

5 16 58 98 41 8,5 50 38 137,5 40 30 50 45 174 156 41 50 71 121

7 22 59 105 70 11,0 50 55 179,0 50 30 50 45 218 192 57 65 93 158

• Größe: 3
• Kolbenkraft F1: 4 kN
• Kolbenkraft F2: 4 kN
• Andrückschraube: M8 x 35
• Gewicht: 540 g
