Senkrechtspanner 6803 Gr.1 AMF

15,90 € UVP: 18,65 €
(14,75% gespart)

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1 - 3 Werktage

  • 4020772090319
  • 4020772090319
Senkrechtspanner mit Winkelfuß, Niete aus rostfreiem Stahl   Die in... mehr
Produktinformationen "Senkrechtspanner 6803 Gr.1 AMF"

Senkrechtspanner mit Winkelfuß, Niete aus rostfreiem Stahl



Die in einsatzgehärteten Lagerbuchsen laufen, platzbedingt nicht bei Größe 1. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube. Zur seitlichen Montage. Verzinkt und passiviert.

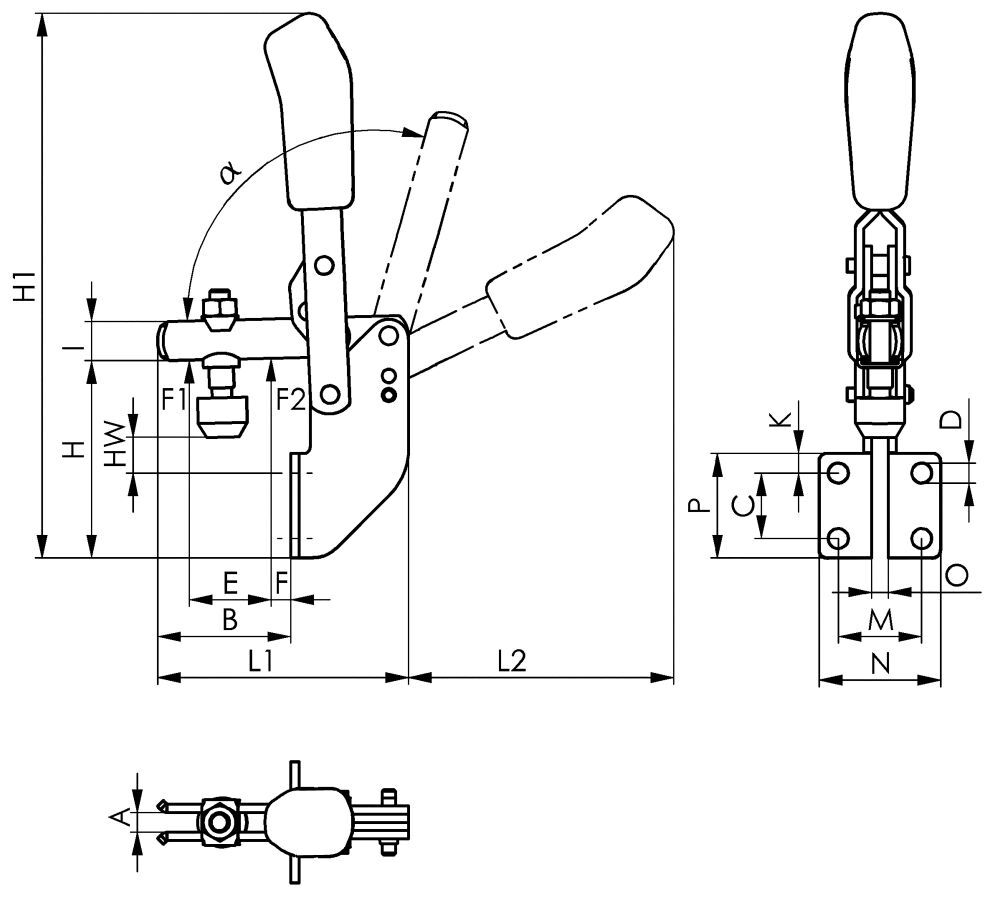

Maßtabelle:

Größe A B C D E F H H1 HW min. HW max. I K L1 L2 M N O P alpha alpha*

1 5 34,5 14 4,5 18 7 45 125 2,5 9,0 10 10 61 58 20,0 30,0 5 30 98° -

2 6 41,0 20 6,1 25 6 60 167 7,5 15,5 12 6 77 81 25,5 37,0 5 32 105° 60°

3 8 63,0 24 6,5 37 11 71 223 9,0 17,5 18 7 111 112 28,5 42,5 6 38 105° 60°

4 10 84,0 32 8,5 54 11 102 280 11,0 40,0 20 54 141 129 32,0 52,0 8 96 105° 60°



Größe 2 auch in Ausführung „nicht rostender Stahl" lieferbar.

  • Größe: 1
  • Haltekraft F1: 0,8 kN
  • Haltekraft F2: 1,1 kN
  • Andrückschraube: M5 x 30
  • Gewicht: 125 g
