Vetter Portalkransystem ErgoLineTF Tragkraft 500 kg Kranbahn 10000 mm

Eigenschaften

• Einstufung nach EN 13001 HC2 S2 HD2
• Kranstützen: stabile Stahlkonstruktion, in der Höhe einstellbar
• Kranbahn und Kranbrücke: aus Aluminiumhohlprofilen

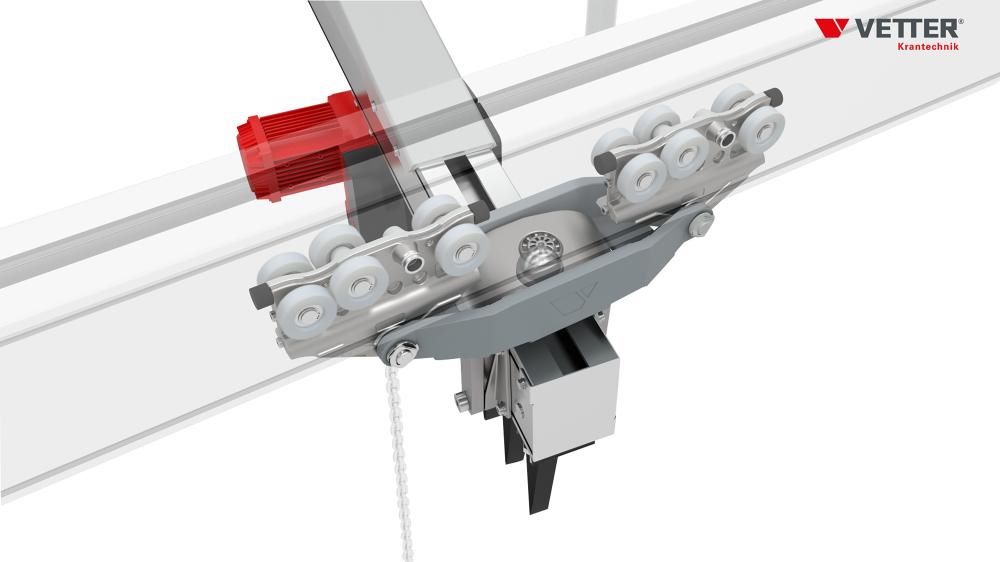

• Kranbrücke: mit kardanischer Lagerung gepaart mit Leichtlauffahrwerken
• Elektrik: abschließbarer Netztrennschalter, Schleppkabel-Stromzuführung mit im Profil laufenden Gleitschuhen (längs und quer)
• Betriebsspannung: 400 V/50 Hz
• Steuerspannung: 24 V
• Anstrichaufbau für Hallenbetrieb: Krankonstruktion in RAL 7016 anthrazitgrau, Aluminium Hohlprofil ausgeführt in Aluminium eloxiert

Aufbau:

• Mindestvoraussetzung: tragfähiger Betonboden/-decke min. 160 mm dick, Güte C20/25 (ohne Estrich)

Einsatz:

• In der Halle für Umgebungstemperaturen von +5 °C bis +40 °C ausgelegt
• Elektrokettenzug: mit Bügelaufhängung, Hubgeschwindigkeit 2-stufig mit innen laufendem Leichtlauffahrwerk

Lieferung: Inklusive Verbundanker-Befestigungsset und ausführlicher Dokumentation.

Hinweis:

• Modular aufgebautes Kransystem für den Industrieeinsatz in der Halle
• VERSTÄRKUNGSPROFIL (optional): v ersteift und stabilisiert die Aluminiumprofile und ermöglicht hierdurch größere Spannweiten und Feldlängen
• QUERSTREBEN (optional): d ie universell einstellbare Querstrebe verbindet zwei Kragarmstützen miteinander, sofern es die Statik erfordert
• VERBUNDANKER-BEFESTIGUNG: Verbundanker mit dynamischer Zulassung stellen eine dauerhafte Befestigung des Systems auf dem Boden sicher (Eine aufwendige Fundamenterstellung entfällt)
• FAHRWERKSYSTEM: herkömmliche, handverfahrbare Kransysteme lassen sich am einfachsten von der Mitte aus verfahren, anders bei diesem Fahrwerksystem: die kardanische Lagerung sichert aus jeder Position geringe Verfahrkräfte und einen einzigartigen Bedienkomfort
• HÖHENVERSTELLBARE STÜTZEN: e gal, wie hoch – die flexiblen, universell einstellbaren Stützen ermöglichen eine schnelle Lieferung und einfache Inbetriebnahme des VETTER-ErgoLine®-Systems vor Ort.
• SCHRÄGSTÜTZEN (optional): d ie Schrägstützen des ErgoLine®-Systems versteifen die Konstruktion für ein Maximum an Stabilität (erforderlich ab einer Bauhöhe von 4300 mm)
• EINSTELLBARER KRAGARM: m odulare Aufbauweise, die stufenlos einstellbaren Kragarme sind schnell an den Stützen befestigt und sorgen für eine einfache und mühelose Montage

Technische Daten

• Tragfähigkeit: 500 kg
• Breite: 5420 mm
• Gesamtbreite: 5820 mm
• Brückenlänge: 5000 mm
• Feldlänge: 4250+4750 mm
• Länge Kranbahn: 10000 mm
• Bauhöhe von bis: 2899–4264 mm
• Unterkante Kranbrücke von bis: 2160–3525 mm
• Hubhöhe von bis: 1720–3085 mm
• Kranfahrt: manuell
• Katzfahrt: manuell
• Hubgeschwindigkeit: 4/1,1 m/min
• max. Moment Mk: 104 kNcm
• max. Vertikalkraft Vk: 8,0 kN
• Herstellerartikelnummer: ERGO5-5,5+V1272+SiXX4F-BL
