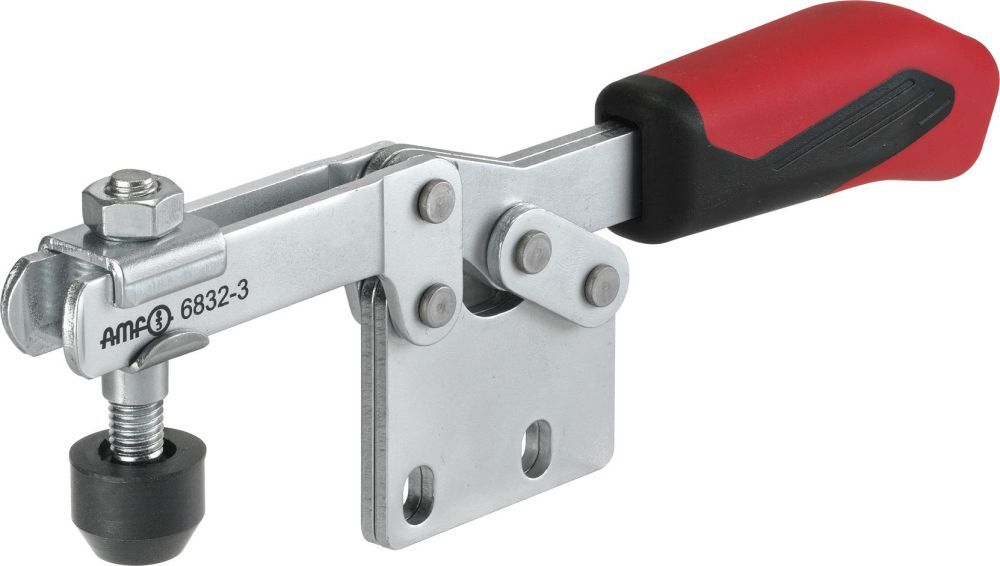

Waagerechtsspanner 6832 Gr.1 AMF

Waagerechtspanner mit senkrechtem Fuß

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen, platzbedingt nicht bei den Größen 0 und 1. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube.

Zur Befestigung auf Stegen und für Schweißkonstruktionen. Verzinkt und passiviert.

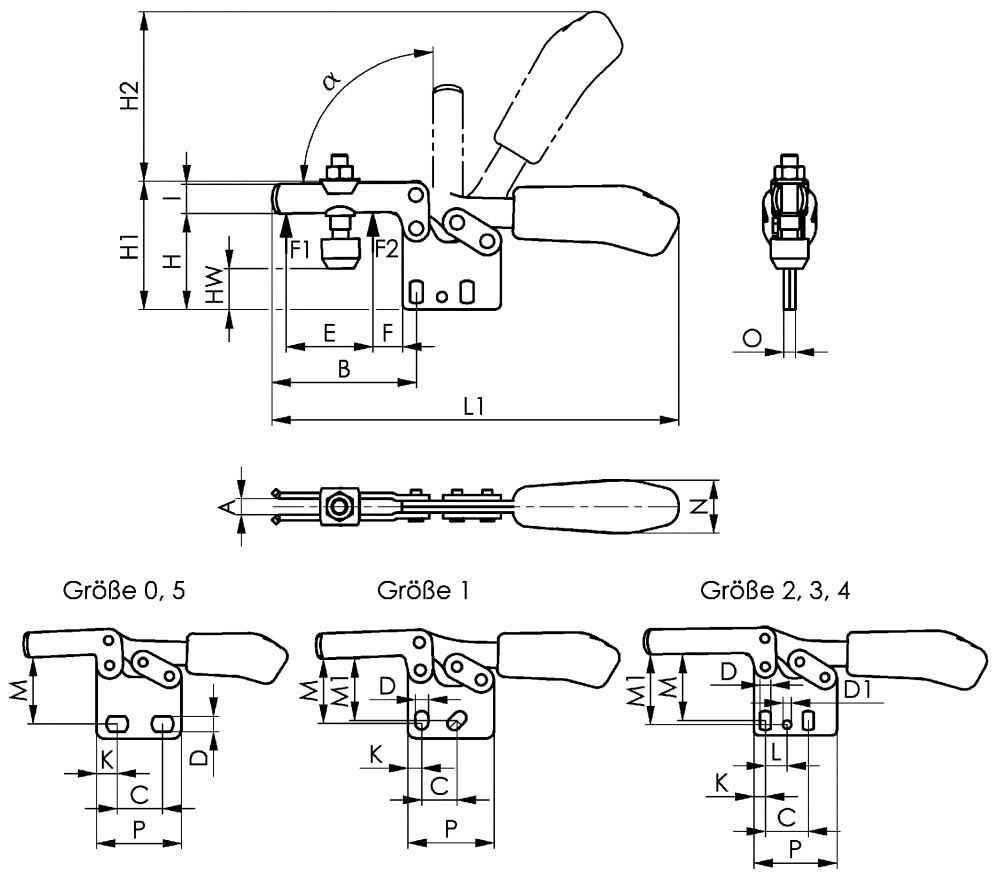

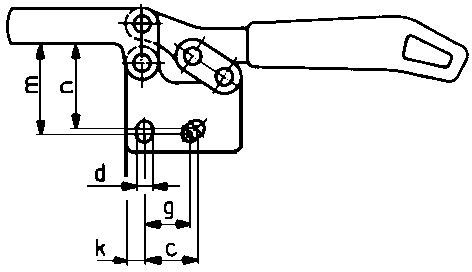

Maßtabelle in mm:

Größe A B C D D1 E F H H1 H2 HW min. HW max. I K L L1 M M1 N O P a

0 4 28 11,5–15,5 4,6 – 9,0 5 24,5 33,0 34 4,7 10,7 7,5 6,3 – 79 20,0 – 12 3 25,5 90°

1 5 42 13,0–14,5 5,2 – 18,5 8 31,5 43,0 49 8,0 15,0 10,0 5,5 – 120 23,5–25,5 24,5 18 5 34,0 90°

2 6 64 26,0 5,6 5,6 32,0 16 40,0 61,0 68 15,0 22,0 13,2 6,0 12,7 164 29,5–34,0 34,0 21 5 38,0 90°

3 8 73 25,7 6,5 5,1 38,5 14 49,0 65,0 86 14,5 26,0 15,0 7,0 13,0 206 37,5–42,5 42,0 27 6 50,0 90°

4 10 113 41,0 8,5 8,5 63,0 27 66,5 97,0 115 17,5 46,3 20,0 8,0 20,5 287 52,0–59,0 59,0 34 8 57,0 90°

5 10 123 41,5 8,5 – 78,0 16 65,0 92,5 129 21,5 45,0 25,0 12,5 – 321 57,0 – 36 10 77,0 90°

• Größe: 1
• Haltekraft F1: 0,8 kN
• Haltekraft F2: 1,1 kN
• Andrückschraube: M5 x 30
• Gewicht: 105 g
