Waagerechtsspanner 6833 Gr.1 AMF

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube.

Zur seitlichen Montage. Verzinkt und passiviert.

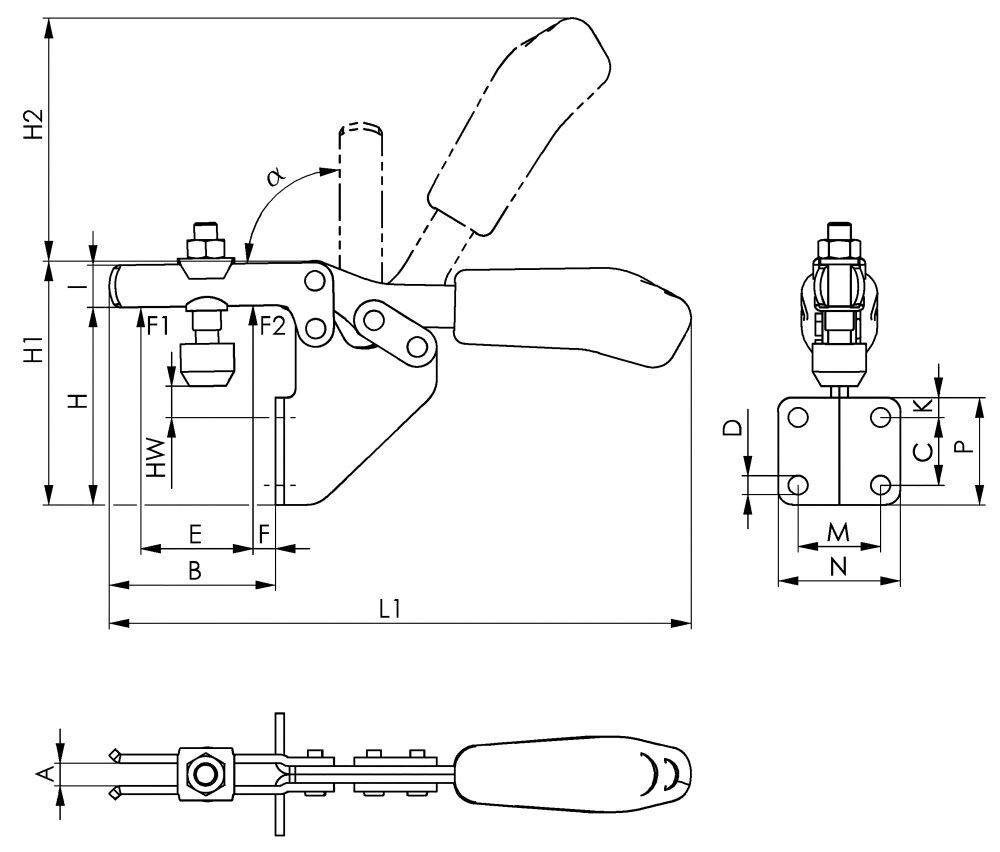

Maßtabelle:

Größe A B C D E F H H1 H2 HW min. HW max. I K L1 M N P alpha

1 5,0 32 13,5 5,2 18,5 4,0 57 68,0 49 14 20,0 10,0 8 120 19,0 31,0 28 90°

2 6,2 52 20,0 5,6 32,0 10,5 73 94,0 68 22 29,5 13,2 6 162 25,5 37,0 32 90°

3 8,0 59 24,0 6,8 37,0 6,5 70 86,5 86 5 16,0 15,0 7 206 28,5 42,5 38 90°

4 10,0 93 32,0 8,5 63,0 15,0 102 133,0 120 11 40,0 20,0 40 282 32,0 52,0 82 90°

Maßtabelle

a = 5 mm

b = 32 mm

c = 13,5 mm

d = 5,2 mm

e = 18,5 mm

f = 4,0 mm

q = 5 mm

alpha=90°

• Größe: 1
• Haltekraft F1: 0,8 kN
• Haltekraft F2: 1,1 kN
• Andrückschraube: M5 x 30
• Gewicht: 170 g
