Effbe LEVEL-MOUNT Maschinenlag.4000Kg, LM 5-55

Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall, störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw. unterbunden, problemlose Montage, integrierte Höhenverstellung, wartungsfrei, öl- und alterungsbeständig. Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten.

Maschinenart bestimmen, Anzahl der Befestigungspunkte = Anzahl der Elemente, Belastung pro Element ermitteln (Maschinengewicht : Befestigungspunkte), Schraubengröße mit Aufnahmebohrung vergleichen, Auswahl des Elementes nach untenstehender Tabelle.

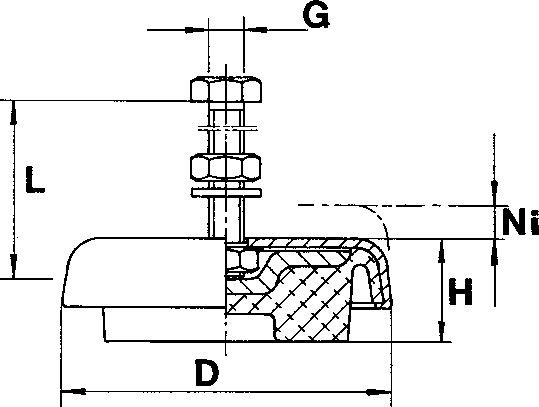

Typ LM 5-55

Durchmesser D 160 mm

Höhe H 35 mm

Gewindedurchmesser G M16 x 1,5

Standardschraublänge L 100 mm

Nivellierhöhe Ni 20 mm

Max. Maschinenfußdicke 44 mm

Gewicht 2,2 kg

Drehmaschinen 1000 kg

Fräsmaschinen 1500 kg

Flachschleifmaschinen 1000 kg

Maschinen allgemein 3000 kg

Statische Höchstlast 4000 kg
