Upat Expressanker Bolzenanker M10 mm Typ K 176 mm

Eigenschaften

• Edelstahl R, blank
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Außenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden

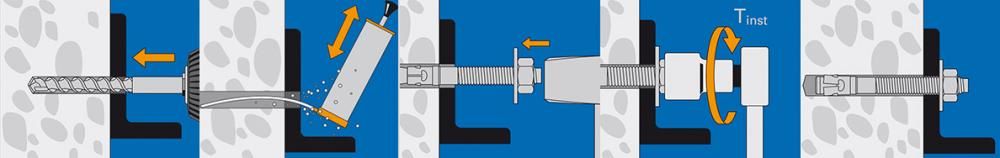

• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton

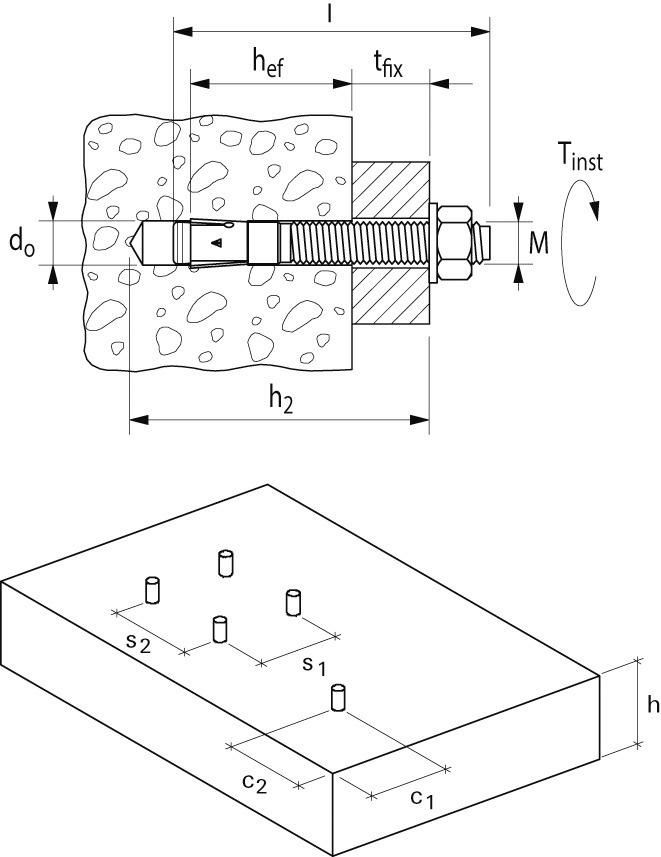

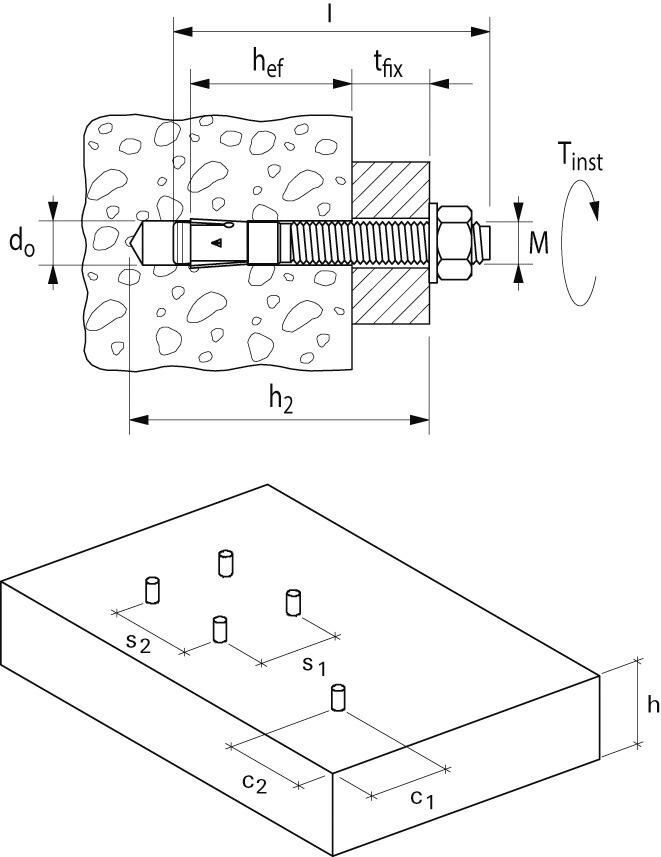

Technische Daten

• Typ K: Kurzform
• Typ: IMC 10/100/176 A4
• Gewinde: M10 mm
• Länge: 176 mm
• Bohrernenn-Ø: 10 mm
• Bohrlochtiefe bei Durchsteckmontage min.: 168 mm
• Verankerungstiefe (Std./Red.): 50/40 mm
• Dicke des Anbauteils max.: 100 mm
• Gewindelänge: 136 mm
• Schlüsselweite: 17 mm
• Außendurchmesser U-Scheibe: 19,0 mm
• Stärke U-Scheibe: 1,8 mm
• Nutzlänge (reduziert) max.: 110 mm
• Nutzlänge (standard) max.: 100 mm
• Herstellerartikelnummer: 509043
