Upat Expressanker Bolzenanker M20 mm Typ K 214 mm

Eigenschaften

• Stahl, galvanisch verzinkt
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden

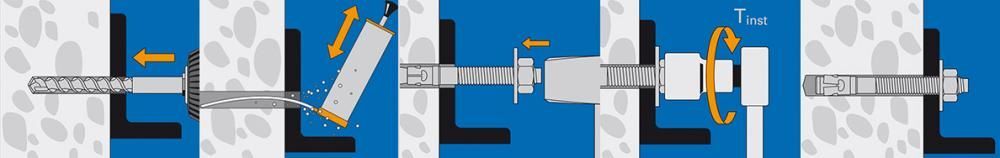

• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton

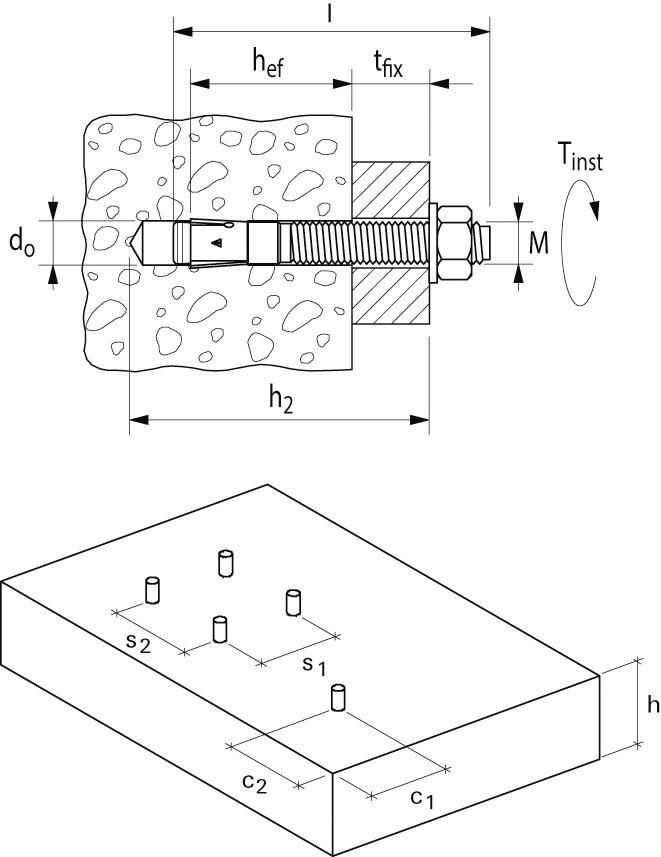

Technische Daten

• Typ K: Kurzform
• Typ: IMC 20/60/214
• Gewinde: M20 mm
• Länge: 214 mm
• Bohrernenn-Ø: 20 mm
• Bohrlochtiefe bei Durchsteckmontage min.: 195 mm
• Verankerungstiefe (Std./Red.): 105/80 mm
• Dicke des Anbauteils max.: 60 mm
• Gewindelänge: 90 mm
• Schlüsselweite: 30 mm
• Außendurchmesser U-Scheibe: 36,0 mm
• Stärke U-Scheibe: 2,7 mm
• Nutzlänge (reduziert) max.: 85 mm
• Nutzlänge (standard) max.: 60 mm
• Herstellerartikelnummer: 509028
