Upat Expressanker Bolzenanker M16 mm Typ K 220 mm

Eigenschaften

• Stahl, galvanisch verzinkt
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden

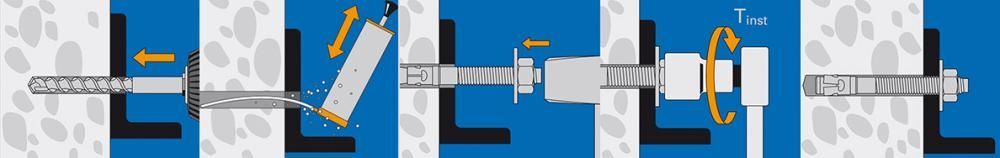

• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton

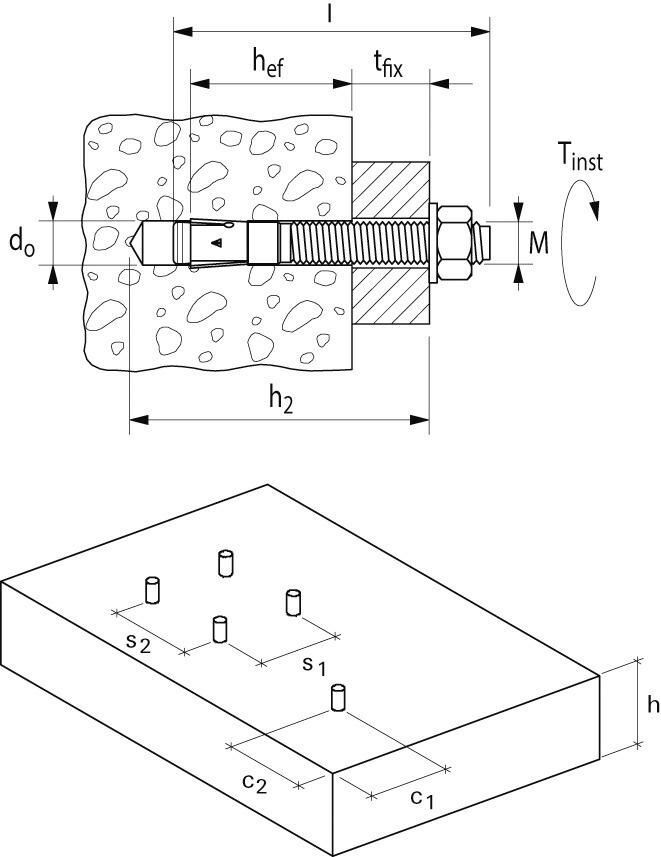

Technische Daten

• Typ K: Kurzform
• Typ: IMC 16/100/220
• Gewinde: M16 mm
• Länge: 220 mm
• Bohrernenn-Ø: 16 mm
• Bohrlochtiefe bei Durchsteckmontage min.: 204 mm
• Verankerungstiefe (Std./Red.): 80/65 mm
• Dicke des Anbauteils max.: 100 mm
• Gewindelänge: 164 mm
• Schlüsselweite: 24 mm
• Außendurchmesser U-Scheibe: 29,0 mm
• Stärke U-Scheibe: 2,7 mm
• Nutzlänge (reduziert) max.: 115 mm
• Nutzlänge (standard) max.: 100 mm
• Herstellerartikelnummer: 509026
