Upat Expressanker Bolzenanker M12 mm Typ K 196 mm

Eigenschaften

• Edelstahl R, blank
• Besonders geeignet für die Befestigung mittelschwerer Lasten im Außenbereich in ungerissenem Beton und Naturstein mit dichtem Gefüge
• Durch die Verkürzung um 2 cm bei der K-Version können Bohraufwand und Materialkosten gespart werden

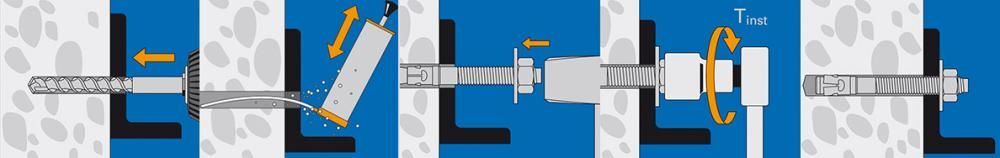

• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung des Bolzenankers für die Befestigung von dünnen Betonbauteilen und Anwendungen, wenn Lasten eine untergeordnete Rolle spielen
• ETA-10/0169, Europäisch Technische Zulassung, Option 7 in ungerissenen Beton

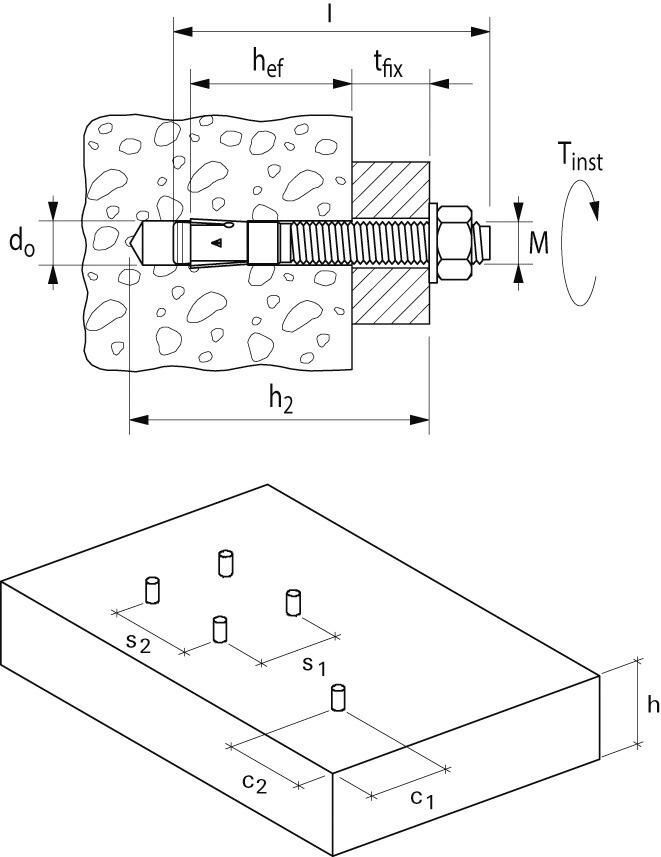

Technische Daten

• Typ K: Kurzform
• Typ: IMC 12/100/196 A4
• Gewinde: M12 mm
• Länge: 196 mm
• Bohrernenn-Ø: 12 mm
• Bohrlochtiefe bei Durchsteckmontage min.: 185 mm
• Verankerungstiefe (Std./Red.): 65/50 mm
• Dicke des Anbauteils max.: 100 mm
• Gewindelänge: 149 mm
• Schlüsselweite: 19 mm
• Außendurchmesser U-Scheibe: 23,0 mm
• Stärke U-Scheibe: 2,3 mm
• Nutzlänge (reduziert) max.: 115 mm
• Nutzlänge (standard) max.: 100 mm
• Herstellerartikelnummer: 509048
